شیر سوزنی (Needle Valve) برای کنترل دقیق نرخ جریان گازهای تمیز یا سیالات استفاده می شود. تنظیمات شیر برای تنظیم نرخ جریان تدریجی و ملایم است. از این شیرها می توان به عنوان شیرهای انسدادی قابل اطمینان نیز استفاده کرد. با این حال، این شیرها عموماً فقط برای نرخ پایین جریان استفاده می شوند و نسبتاً افت فشار زیادی از ورودی تا خروجی شیر ایجاد می کنند. اندازه پورت های معمول برای شیرهای سوزنی از 1.8 تا 2 اینچ متغیر است. بیشترین کاربرد شیر سوزنی برای کنترل جریان گاز (مانند پروپان) است.

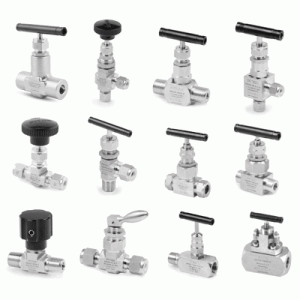

انواع نیدل ولو :
- شیر سوزنی رزوه ای: به صورت دستی کار می کند
- شیر سوزنی خودکار : برای کار از محرک الکتریکی یا پنوماتیکی استفاده می کند
- شیر سوزنی زاویه ای: خروجی سیال را در زاویه 90 درجه نسبت به مسیر قبلی می چرخاند
مزایا نیدل ولو :
- با کمک این شیر کنترل جریان را با سرعت بسیار پایین می توان تنظیم کرد
- به دلیل اندازه کوچک در هنگام نصب مشکل فضای کار وجود ندارد
- سرعت جریان سیال را با دقت بالا می توان تنظیم کرد
- کار با آن راحت تر است.
معایب نیدل ولو :
- آنها را می توان فقط برای سیستم های لوله کشی با دبی کم استفاده کرد
- امکان باز یا بسته شدن فوری شیر وجود ندارد. چرخش سریع می تواند به سیت آسیب برساند
- به دلیل محدودیت زیاد جریان سیال، افت فشار زیادی در شیر سوزنی وجود دارد
- اگر سیال دارای ذرات جامد باشد، ممکن است به سیت و سوزن آسیب وارد شود
- تنها با بررسی وضعیت دسته نمی توان گفت در حالت باز یا بسته است
کاربرد:
- سیستم های پایپینگ آنالوگ
- شیرهای سوزنی در شرایطی که جریان نیاز به قطع تدریجی دارد
- شیر سوزنی را می توان به عنوان شیر باز/بستن جریان گاز استفاده کرد
- در مواردی که اندازه گیری دقیق مورد نیاز است، مانند بخار، هوا، گاز، نفت یا آب
- در سیستم های لوله کشی که سرعت جریان بسیار کمی مورد نیاز است
- در خطوط لوله کشی گاز
- در سیستم های کنترل احتراق خودکار که در آنها تنظیم دقیق جریان مورد نیاز است
- منظور کاهش نوسانات در تخلیه پمپ استفاده می شود
فشار _کلاس کاری:
- شیر سوزنی کلاس 150# (Needle Valve class150#)
- شیر سوزنی کلاس 300# (Needle Valve class300#)
- شیر سوزنی کلاس 600# (Needle Valve class600#)
- شیر سوزنی کلاس 900# (Needle Valve class900#)
- شیر سوزنی کلاس 1500# (Needle Valve class1500#)
- شیر سوزنی کلاس 2500# (Needle Valve class2500#)
