گسکت اسپیرال وند (Spiral Wound Gasket) نوعی گسکت فلزی است که برای آب بندی اتصالات فلنجی در فشار و دمای بالا کاربرد دارد. پرکاربردترین واشر فلزی در کاربردهای صنعتی با طیف وسیعی از فشار و دما است. این گسکتها از یک هسته فلزی (Metal Core) به شکل مارپیچ (Spiral) و یک لایه پرکننده (Filler) مانند گرافیت، الیاف نسوز یا ترکیبی از آنها ساخته میشوند. این گسکت ها از ورق های نازک فلزی v شکل (استریپ) که فیلر درونی آن غیر فلزی بوده و به صورت مارپیچ (اسپیرال) انحنا داده شده (هر دو طرف آن جوش داده شده)، ساخته شده است.
انواع گسکت اسپیرال وند:
- گسکت اسپیرال وند بدون رینگ (Spiral Wound Gasket Element only)
- گسکت اسپیرال وند با رینگ داخلی (Spiral Wound Gasket with inner ring)
- گسکت اسپیرال وند با رینگ خارجی (Spiral Wound Gasket with outer ring)

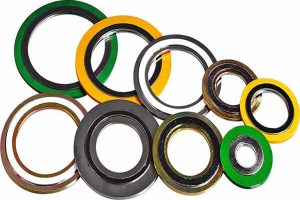

رنگ بکار رفته برای لبه بیرونی، جنس حلقه داخلی و سیم پیچ های فلزی را نشان می دهد، برای مثال:
- رنگ آبی: فولاد زنگ نزن گرید 347
- رنگ نارنجی: مونل
- بنفش: تیتانیوم
- رنگ مشکی: آلیاژ 20
- رنگ نقره ای: فولاد کربنی
- رنگ زرد: فولاد زنگ نزن گرید 304316
- رنگ قرمز: نیکل
- رنگ فیروزه ای: فولاد زنگ نزن گرید 321
ویژگی:
- انعطافپذیری بالا
- آببندی مناسب
- عمر طولانی
- مقاومت بالا در برابر فشار و دما
- قابلیت نصب آسان
- سازگاری با محیط زیست
- عدم ایجاد آلودگی
- تنوع بالا
- سازگاری با انواع سیالات
- قیمت مناسب
- قابلیت بازیافت
کاربرد:
- صنعت نفت و گاز
- صنعت پتروشیمی
- صنعت برق
- صنعت شیمی
- صنعت غذایی و دارویی
